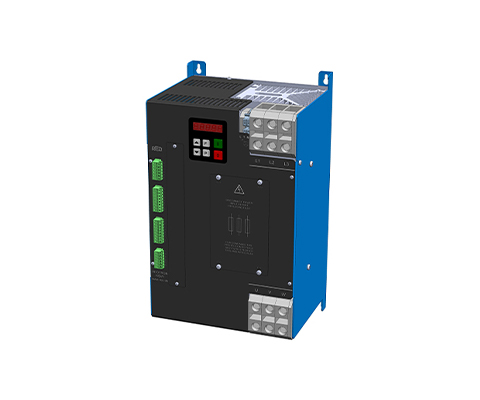

Contrôleur de puissance à thyristor triphasé
Description
Les régulateurs de puissance REOTRON MDW sont utilisés dans la technique des procédés industriels et notamment dans les installations thermiques. Les régulateurs à thyristors sont disponibles en tant qu’appareils à angle de phase et avec commande par groupes de périodes et disposent de régulateurs internes de tension, de courant et de puissance – la puissance de sortie reste ainsi stable même en cas d’exigences élevées. Les appareils peuvent fonctionner aussi bien directement sur la charge à réguler (par ex. pour les chauffages à infrarouge) que comme régulateurs primaires de transformateurs pour l’adaptation de la tension et la séparation sûre (par ex. pour les éléments chauffants en graphite).
Les régulateurs à thyristors de la série REOTRON MDW (3 phases commandées) sont des appareils modernes commandés par microprocesseur avec des dispositifs de mesure intégrés pour les valeurs réelles des transformateurs de tension et d’intensité. Des sorties (moniteur de valeur réelle) de 0…+10V, DC sont disponibles pour le traitement des valeurs réelles dans des parties externes de l’installation.
La communication avec les appareils peut se faire via des interfaces analogiques 0…+10 V, DC, 0(4)…20 mA, des potentiomètres ou des systèmes de bus de terrain Profibus-DP, CAN-Bus, DeviceNet, EtherNet/IP, ProfiNet et EtherCAT et permet ainsi l’intégration dans des systèmes de bus déjà existants.
Les paramètres réglables en interne Umax, Imax, Pmax ainsi que la rampe d’accélération et la rampe de retour permettent d’adapter les appareils aux conditions de charge respectives.
Les régulateurs à thyristors REOTRON MDW 700 sont des appareils encastrables dans une armoire de commande, avec un indice de protection IP 20, à monter sur une plaque de montage. Le mode de refroidissement est à air, des ventilateurs sont intégrés à partir de 150 A. Les appareils de la série REOTRON MDW-WK sont conçus pour un refroidissement par eau et peuvent être facilement intégrés dans un circuit d’eau existant.
Avantages
- mode angle de phase ou rafale
- mesure des valeurs effectives
- connexion via des interfaces analogiques, des potentiomètres ou des systèmes de bus de terrain
- Refroidissement par air ou par eau
- dispositif d’installation pour armoires de commande
| REOTRON MDW 700-10 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 10 A |
| REOTRON MW 700-25 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 25 A |
| REOTRON MEW 700-50 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 50 A |
| REOTRON MEW 700-80 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 80 A |
| REOTRON MEW 700-110 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 110 A |
| REOTRON MEW 700-150 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 150 A |
| REOTRON MEW 700-200 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 200 A |
| REOTRON MEW 700-300 | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 300 A |
| REOTRON MEW 700-115* | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 115 A |
| REOTRON MEW 700-160* | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 160 A |
| REOTRON MEW 700-250* | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 250 A |
| REOTRON MEW 700-350* | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 350 A |
| REOTRON MEW 700-450* | 3 x 400 V AC, +/- 10% | 3 x 0…400 V | 3 x 450 A |
| type de charge | Résistif/ Inductif | ||
| Valeur de consigne : courant, tension, puissance | 0…+10 V, DC 0(4)…20 mA Clavier interne | ||
| Interface : (option) | Profibus-DP, CAN-Bus, DeviceNet, EtherCAT | ||
| Entrée de validation | 24 V, DC, contact externe (sans potentiel) | ||
| Message d’état prêt à fonctionner, message d’état puissance On | Relais, contact inverseur, relais, contact inverseur | ||
| Moniteur de valeur réelle : courant/tension | 0…+10 V, DC | ||
| Température de fonctionnement | 0…+45°C | ||
| Température de stockage/transport | -10…+70°C | ||
| Indice de protection | IP 20 |
* Avec refroidissement par eau
