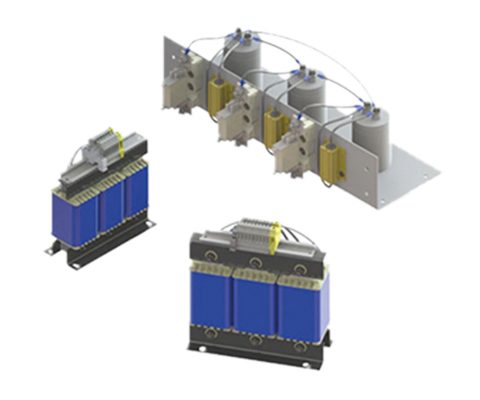

Filtre harmonique CNW 8981-60 Hz
REOWAVEpassive – filtre harmonique 60 Hz / 480 V (IP00) Description Réduire les harmoniques et économiser jusqu’à 30 % sur les dépenses d’énergie.Le REOWAVE®passive filtre les harmoniques provoquées par le circuit B6 (thyristor, pont de diodes, etc.) et les entraînements de moteurs. Le réseau d’alimentation est soulagé par la compensation de la puissance réactive des harmoniques. Cela permet de réaliser des économies dans le choix des matériaux et la consommation d’énergie. Les courants de démarrage et les pics de courant sont fortement atténués, ce qui augmente la durée de vie et la fiabilité des systèmes électriques. Grâce à la conception compacte et clé en main, l’installation est facile. Le REOWAVE®passive permet de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3. Avantages Réduction de la valeur du THDI ≤ 5% Augmentation de la stabilité du réseau Activation et désactivation du circuit de filtrage pour optimiser le pouvoir réducteur Convient à une installation dans des armoires de commande Intégration facile aux systèmes existants Fiabilité accrue des installations électriques Spécifications techniques Conformément à : EN 60289 / EN 61558 Tension de test : L-L 2 500 V, CC 1 min ; L-PE 2 500 V, CC 1 min Classe d’isolation : T40/F Indice de protection : IP00 Catégorie climatique: DIN IEC 60068-1 Protection : IP00 (également disponible en version IP20) Tension nominale : 480 V / 60 Hz Normes : IEEE 519, EN 61000-3-12, EN 61000-3-2, CEI 61000-3-4 Image n Type CNW / Étrangleur 1 / Étrangleur 2 Courant nominal[A] Pertes[W] Inductance de réseau 1[mm] Inductance d’accord 2[mm] Condensateurs[mm] Poids[kg] L [mm] B1/B2 H N1 N2 [mm] L [mm] B H N1 N2 [mm] L [mm] B H N1 N2 [mm] N3 [mm] N4 1/4 8981/9 9 120 190 92 210 170 68 155 77 155 130 57 500 200 100 450 470 100 – 16,2 1/4 8981/12 12 120 190 92 210 170 68 155 92 185 130 72 500 260 230 450 470 100 – 17,5 1/4 8981/16 16 160 230 90 258 176 71 190 82 210 170 58 500 200 100 450 470 100 – 25 2/4 8981/22 22 230 230 114 260 176 95 190 82 210 170 58 500 350 100 450 470 100 125 31,4 2/4 8981/32 32 241 240 117 270 185 95 210 97 238 175 77 500 200 230 450 470 100 125 40,4 2/4 8981/36 36 300 240 132 270 185 109 210 97 238 175 77 500 200 230 450 470 100 125 41,5 1/4 8981/45 45 313 300 120 335 224 94 210 107 238 175 87 500 200 100 450 470 100 – 55,1 3/4 8981/55 45 420 300 152 330 224 119 210 117 238 175 97 500 350 200 450 470 100 125 57,8 3/4 8981/70 70 487 300 165 330 224 132 230 114 260 176 95 500 260 230 450 470 100 – 67,3 3/4 8981/90 90 580 360 193 330 264 167 230 114 263 176 95 500 260 100 450 470 100 – 81,8 3/6 8981/110 110 710 420 189 367 316 159 240 122 280 185 100 500 350 230 450 470 100 125 107,5 3/6 8981/145 145 860 420 204 369 316 174 265 133 270 200 103 500 350 230 450 470 100 125 128 Dimensions en mm Image n Type CNW / Inductance1 / Inductance2 Courant nominal [A] Pertes [W] Inductance de réseau 1 [mm] Inductance d’accord 2 [mm] Condensateurs [mm] Poids [kg] L [mm] B1/B2 H N1 N2 [mm] L [mm] B H N1 N2 [mm] L [mm] B H N1 N2 [mm] N3 [mm] N4 3/6 8981/180 180 1000 420 234 368 316 204 300 135 315 224 107 500 260 200 450 470 100 – 157 3/6 8981/200 200 1100 420 234 369 316 204 300 150 280 224 120 500 260 400 450 470 100 – 165 3/6 8981/230 230 950 480 220 417 356 184 300 170 280 224 135 500 350 100 450 470 100 125 175 3/6 8981/270 270 1140 480 250 416 356 214 360 223 310 264 142 500 200 300 450 470 100 – 223 3/6 8981/330 330 1570 480 250 465 356 214 360 223 310 264 142 500 370 160 450 470 100 125 243 3/6 8981/370 370 1680 480 250 467 356 214 420 206 364 316 143 500 500 160 450 470 100 275 252 3/6 8981/400 400 1410 480 250 464 356 214 420 204 363 316 143 500 370 400 450 470 100 125 257 3/6 8981/450 450 1500 480 250 510 356 214 420 220 363 316 158 500 550 160 450 470 100 275 284 3/6 8981/550 550 1850 480 250 506 356 214 420 235 364 316 174 500 550 160 450 470 100 275 298 3/6 8981/650 650 2090 480 250 589 356 214 420 268 363 316 204 500 550 510 450 470 100 275 357 Image n° Type CNW / Inductance 1 / Inductance 2 Courant nominal [A] Pertes [W] 3/6 8981/800 3/3 800 2510 3/6 8981/1000 3/3 1000 2650 3/6 8981/1200 3/3 1200 3030 REOWAVE®passive in IP00 REOWAVE®passive in IP20 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue.

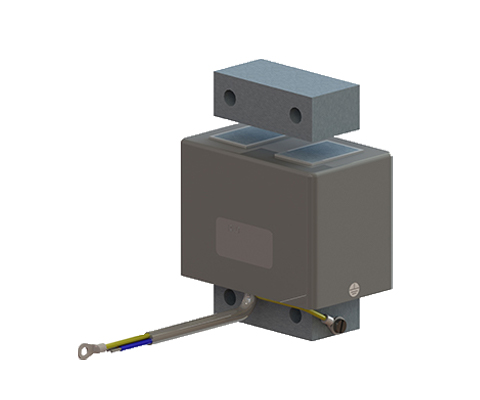

Électro-aimant vibrant REOVIB WI 111
IP 00, pour montage sur rail DIN Description Série standard entièrement surmoulée, puissances jusqu’à 350 VA à 3000 1/min ou 6000 1/min Fixation par trou rond, plaque de base ou trou oblong sortie de câble vers le bas ou sur le côté Avantages rapport taille/performance optimal bonne possibilité d’ajustement fixation sûre grâce à une plaque de base solide ou à des carottages structure compacte et robuste Applications types Industrie de l’emballage et des balances pour les processus d’alimentation et de tri, processus d’automatisation en cas d’utilisation d’entraînements avec aimants oscillants Spécifications techniques Type Max. Entrefer nominal [mm] Puissance à 3000 tr/min [VA] Courant nominal = courant nominal thermique à 230 V [N] Force de traction de pointe à l’entrefer nominal [N] Poids [kg] 6000 1/min [VA] Aimant Induit REOVIB WI 111/3 2 15 0,065 5 0,135 0,025 REOVIB WI 111/5 1 60 0,26 38 0,405 0,085 REOVIB WI 111/6 2,5 70 0,3 24 0,58 0,11 REOVIB WI 111/7 3 140 0,6 45 1,15 0,165 REOVIB WI 111/9 3 350 1,5 150 1,98 0,33 Dimensions en mm Type a b c d e f1 f2 f3 g h i k l l1 m ⌀n ⌀o p ⌀r s ⌀t REVIB WI 111/3 44,4 26,4 30 32 2 42 9 5 30 12 10 4,2 22 20 22 4,2 4,4 – 4,4 20 3,5 REVIB WI 111/5 61,5 31,5 45 50 3 63 14 7,5 45 16 15 3 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/6 64 42 45 50 3 63 14 7,5 45 20,5 15 – 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/7 78 47 54 60 3 77 17 10 54 21 20 4,5 45 40 45 7 5,5 20 6,5 37 6,5 REVIB WI 111/9 90 56 66 83 3 88 19 11 66 32,5 22 – 66 50 66 7 6,4 44 8,1 44 8,1 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue. Certifications
