Transformateur de courant
Transformateurs de courant et de tension polyvalents
Les transformateurs de courant REO se distinguent notamment par leur faible encombrement, leur excellente linéarité, leur temps de réponse court ainsi que leurs faibles pertes fer et de magnétisation.

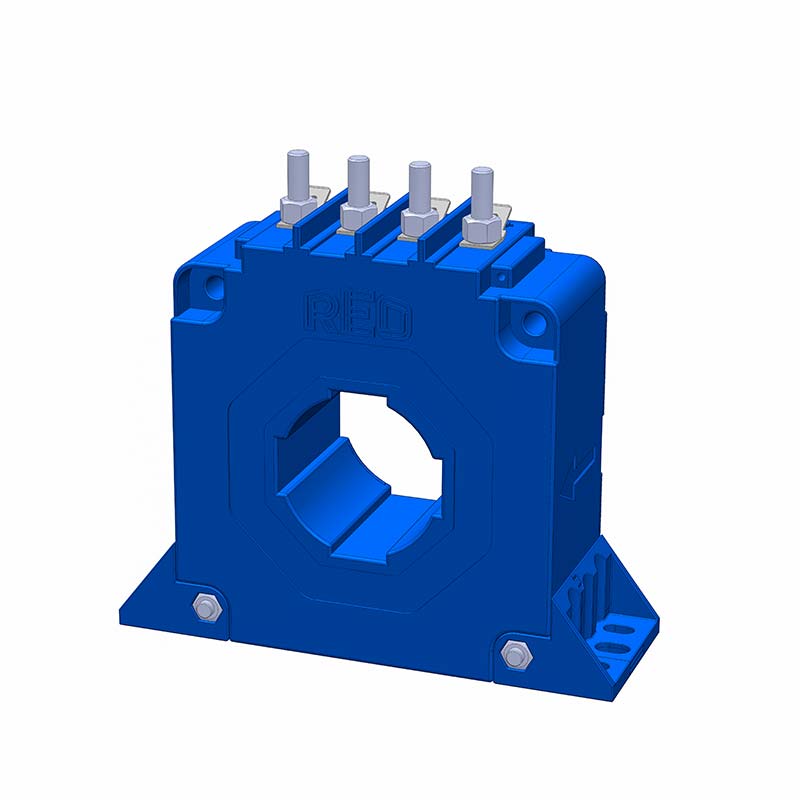

Le transformateur de courant WKO-2C-B avec technologie à double noyau et effet Hall présente une réponse en fréquence étendue jusqu’à 120 kHz et une réponse de phase précise.
Les transformateurs de courant garantissent une précision de mesure améliorée de 0,5% sur toute la plage de fréquences : de DC jusqu’à 120 kHz. De plus, ils disposent d’une meilleure compensation de dérive et d’une plage de température étendue de -40°C à 85°C.
Spécialement adaptés à leur lieu d’utilisation respectif, ils répondent à la norme DIN EN 50178 en tant que prescription standard.
Avantages des transformateurs de courant
- Circuits primaires et secondaires électriquement isolés et sécurisés
- Haute précision de mesure du courant
- Insensibles aux courants de surcharge
- Haute fiabilité
- Formes de boîtiers robustes (montage horizontal/vertical) avec différentes variantes pour les ouvertures traversantes
- Connexions variables (bornes, fiches, connecteurs plats, câbles, etc.)
- Test de vibration et de choc selon DIN EN 61373 Catégorie 1 Classe B (Uniquement pour les types WKO et WDI dans le boîtier AT)
Gamme de performances des transformateurs de courant REO*
| Paramètre | Symbole | Valeur |
|---|---|---|
| Courant nominal primaire | IPN | 0 à 3.000 [A] |
| Courant nominal primaire maximal | ImaxPN | 1,2 à 2 fois [IPN] |
| Courant secondaire | IaN | 0 à 1.000 [mA] |
| Température ambiante | TA | -40 à +85 [°C] |
| Tension d'essai d'isolation | VP | 6 [kVac] |
* Le développement de composants répondant spécifiquement aux exigences des clients est une évidence pour nous.

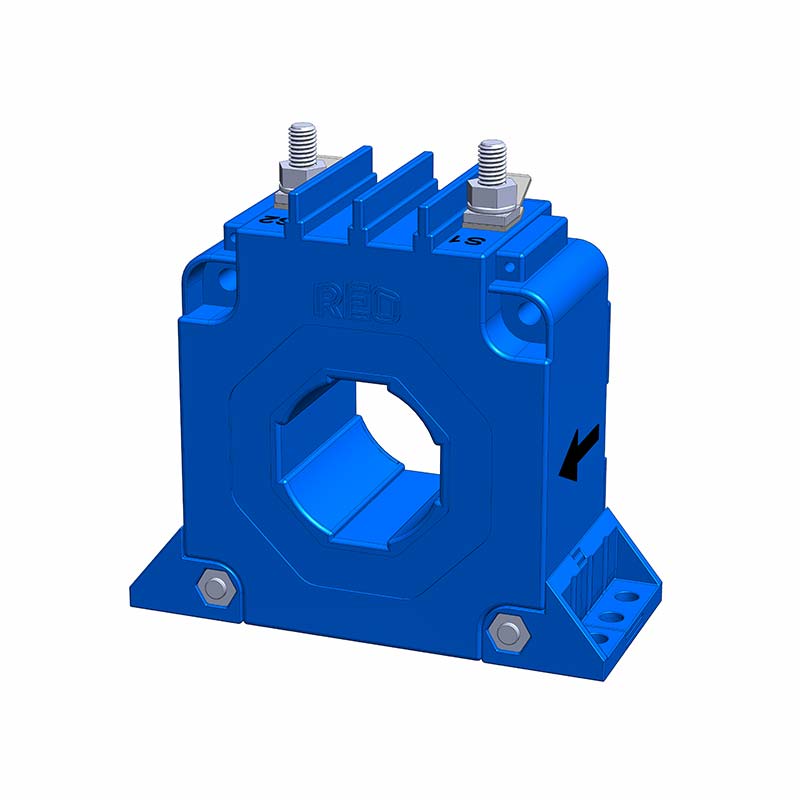

Transformateur de courant IE modulaire – latéral

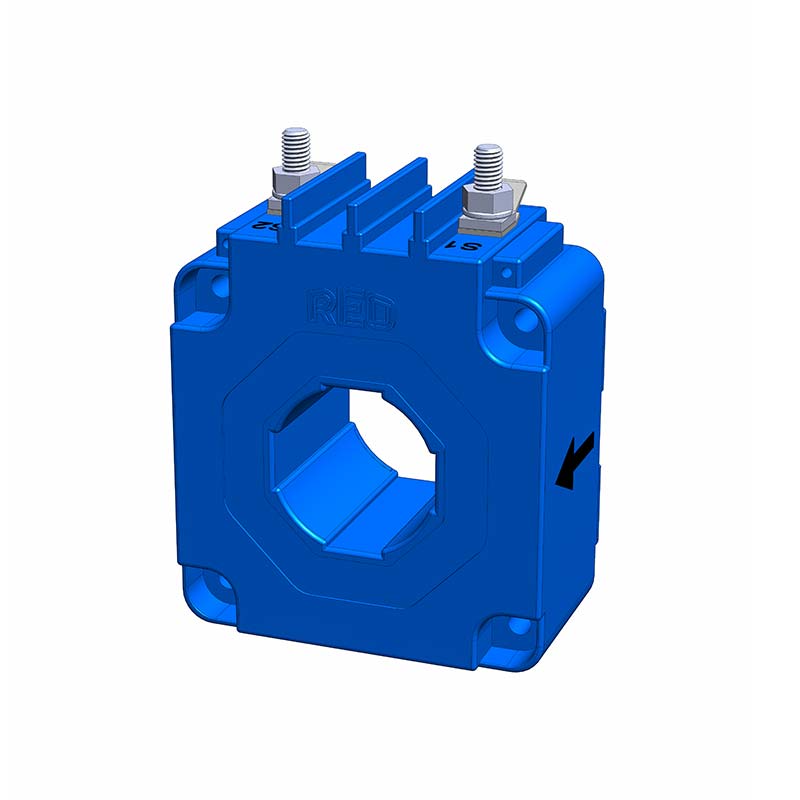

Transformateur de courant IE modulaire – frontal
