Inductance de circuit intermédiaire N CNW 891
Inductance de circuit intermédiaire monophasé (1 conducteur) Description Compact et efficace Réduire les perturbations du réseau – Économiser les coûts énergétiques. L’inductance de liaison CC est utilisée pour lisser le courant de liaison CC et pour réduire les harmoniques du réseau dans les onduleurs à source de tension. Les combinaisons typiques de redresseurs et de condensateurs sollicitent considérablement le réseau d’alimentation. Pour des raisons fonctionnelles, la consommation de courant de l’alimentation ou de l’onduleur n’est pas sinusoïdale mais pulsée lorsque la tension est maximale. Les inductances de liaison CC réduisent les harmoniques et soulagent le réseau d’alimentation de la même manière que l’inductance réseau. En outre, l’inductance de liaison CC atténue les pics de courant de charge des condensateurs de la liaison CC. L’utilisation d’une inductance de liaison CC permet de réduire la puissance réactive harmonique du réseau d’alimentation. Amélioration de l’efficacité d’un convertisseur (correction du facteur de puissance). Les courants de démarrage et les pics de courant sont atténués jusqu’à 70 %. Les inductances réseau permettent de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3-2. Applications types Systèmes d’entraînement des moteurs, génie mécanique, ascenseurs/escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique et éoliennes Avantages Réduction des harmoniques Atténuation des variations brusques de courant jusqu’à 70 % forme compacte Avantages par rapport à l’inductance réseau : Taille plus petite Coût plus faible des matériaux / prix plus bas Perte de puissance plus faible Possibilité de production selon le système d’isolation ULE251513 possible Données techniques Tension nominale : U ≤ 600 V Conformément à : EN 60289 / EN 61558 Tension de test : L-PE 4 000 V, CA/50 Hz, 60 s Classe d’isolation : T40/F Indice de protection : IP00 Catégorie climatique: DIN IEC 60068-1 Surcharge : 1,5 x INenn 1 min / h Conception : monté sur pied Spécifications techniques Type Tension nominale U [V] Courant nominal [A] Inductance [mH] Puissance dissipée [W] Masse [kg] Masse Cu [kg] N CNW 891 / 8 600 50 / 60 Hz 8 9,4 14 1,4 0,3 N CNW 891 /11 600 50 / 60 Hz 11 6,2 15 2 0,3 N CNW 891 / 15 600 50 / 60 Hz 15 4,8 20 2,8 0,6 N CNW 891 / 20 800 50 / 60 Hz 20 3,3 19 3,6 0,6 N CNW 891 /28 800 50 / 60 Hz 28 2,4 22 3,6 0,8 N CNW 891 / 34 800 50 / 60 Hz 34 2,0 29 4,5 0,8 N CNW 891 / 40 800 50 / 60 Hz 40 1,6 31 7 1 N CNW 891 / 55 800 50 / 60 Hz 55 1,2 43 8 1,2 N CNW 891 / 70 800 50 / 60 Hz 70 0,98 49 10,5 1,4 N CNW 891 / 85 800 50 / 60 Hz 85 0,81 60 13,6 1,8 N CNW 891 / 100 800 50 / 60 Hz 100 0,67 70 14 2,5 Dimensions en mm Type Longueur L1 (mm) Largeur B1 (mm) Largeur B2 (mm) Hauteur max. H (mm) Montage N1 (mm) Montage N2 (mm) Montage D1 (mm x mm) Raccordement borne/ cosse [mm²] Raccordements PE Raccordements A1 (mm) Design N CNW 891 / 8 84 76 62 80 64 48 5 x 8 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 /11 84 90 76 80 64 62 5 x 8 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 / 15 96 95 88 85 84 72 6 x 11 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 / 20 96 138 102 85 84 85 6 x 11 10 (m5) M5 40 2 N CNW 891 /28 96 138 102 85 84 85 6 x 11 16 (M5) M5 40 2 N CNW 891 / 34 105 138 105 95 84 87 6 x 11 16 (M5) M5 40 2 N CNW 891 / 40 120 155 120 105 90 105 6 x 11 16 (M5) M6 45 2 N CNW 891 / 55 150 138,5 107,5 135 122 87,5 7 x 13 16 (M5) M6 45 2 N CNW 891 / 70 150 159 124,5 135 122 104,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 85 150 185,5 150,5 135 122 130,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 100 174 162,5 121 150 135 101 7 x 13 35 (M8) M8 50 2 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue. Certifications
Inductance moteur CNW M 854
Réduction des pics de tension (< 200 V / µs) et des distorsions – protection optimale des consommateurs électriques.
du/dt Inductance CNW M 833
Filtre Du/dt triphasé entièrement moulé (indice de protection : IP00 – IP66) Description Réduire la hausse de tension à < 500V / µs- protéger les charges électriques et l’isolation à moindre coût. Une méthode simple et peu coûteuse pour réduire la vitesse de montée de la tension est d’utiliser un filtre du / dt. Le filtre atténue la montée en tension à des valeurs compatibles et empêche les surtensions sur les longues lignes d’alimentation. Les pertes et l’échauffement sont minimisés et le courant de fuite est réduit. En limitant la pente de tension, l’isolation du moteur est protégée, ce qui prolonge sa durée de vie. De même, les perturbations CEM dans la plage de rayonnement de 1 MHz à 30 MHz sont réduites. Les hausses de tension sont réduites à < 500V / µs. Avantages protection mécanique optimale de la self Degré de protection : IP00 – IP66 Protection des consommateurs électriques Limitation de la hausse de tension à < 500V/µs Prolongation de la durée de vie des appareils électriques Faibles courants de fuite sur le moteur Pertes réduites très faible niveau sonore Construction facile Possibilité de production selon le système d’isolation ULE251513 possible Applications types Technologie d’entraînement des moteurs, par exemple génie mécanique, ascenseurs / escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique et éoliennes Spécifications techniques Type Code IP Tension nominale [V] Courant nominal [A] Inductance [mH] Capacité [pF] Poids [kg] Borne [mm²] Presse-étoupe CNW M 833 / 8 IP 66 3 x 400 ≥ 60 Hz 8 2 330 3,3 2,5 M20x1,5 CNW M 833 / 16 IP 66 16 0,9 330 4,5 6 M25x1,5 CNW M 833 / 36 IP 65 36 0,42 1500 9 16 M32x1,5 CNW M 833 / 60 IP 65 60 0,27 2200 25 35 M40x1,5 CNW M 833 / 90 IP 65 90 0,17 4700 27 35 M40x1,5 CNW M 833 / 180 IP 65 175 0,09 10000 40 95 M63x1,5 Dimensions en mm Type Dimensions L1 [mm] L2 [mm] L3 [mm] B1 [mm] B2 [mm] B3 [mm] B4 [mm] B5 [mm] H1 [mm] H2 [mm] H3 [mm] N1 [mm] N2 [mm] D [mm] CNW M 833 / 8 170 140 150 80 80 55 20,5 5,5 170 57 75 135 65 5,5×7 CNW M 833 / 16 180 140 170 85 80 65 10,5 5,5 170 57 75 155 70 5,5×7 CNW M 833 / 36 245 175 175 115 120 80 20 20 250 140 110 155 95 5,5×15 CNW M 833 / 60 315 249 255 180 175 120 30 27 323 218 105 185 150 9×13 CNW M 833 / 90 315 250 255 180 175 120 30 25 325 218 105 185 150 9×13 CNW M 833 / 180 355 270 – 127 200 160 105 8 350 220 130 185 105 10×18 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue. Certifications

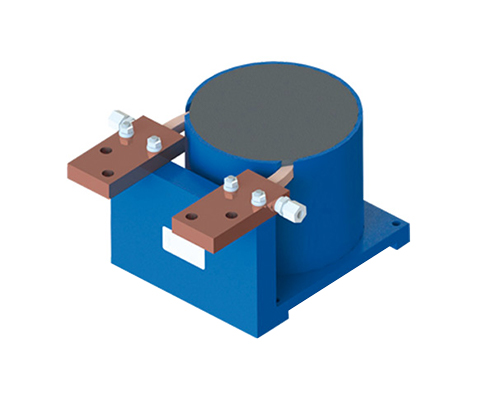

Étrangleur LD-DH 100
Inductance de choc à refroidissement direct Description La self de limitation du courant de court-circuit sert à limiter le courant de court-circuit en cas de court-circuit de pont. Cela permet de protéger le circuit intermédiaire et d’éviter la destruction de l’IGBT. Avantages très peu de cuivre utilisé dimensions très réduites par rapport à la variante de refroidissement non forcée Poids nettement inférieur refroidir avec de l’eau/glycol très haut niveau de protection convient également pour les courants d’impulsion élevés Spécifications techniques Conforme à : EN 60076-6 Tension d’essai : 12kV Surcharge : 1,5 x INenn 1 min/h Catégorie climatique : DIN CEI 68 Teil 1 25/085/21 Tension nominale : 3000 V Courant nominal : 500 – 2500 A
Inductance de test RPD 9039
Bobines de test Description Les convertisseurs de fréquence ou les filtres de sortie doivent être testés à courant nominal, ce qui nécessite généralement l’utilisation d’ensembles moteur-générateur. En raison des coûts élevés, les éléments testés peuvent alternativement être chargés avec des inductances qui présentent une linéarité suffisante et ne dépassent pas la limite de température aux fréquences plus élevées. Avantages petites dimensions Solution rentable Spécifications techniques Refroidissement : AN Classe d’isolation : 40°C Catégorie climatique : 25/085/21 DIN IEC 68 Teil 1 Max. Température d’enroulement : 140 °C Indice de protection : IP00 Tension nominale: 400 V Courant nominal : 0,6 – 75 A Inductance : 3,15 – 254 mH Type Tension nominale [V] Courant nominal [A] Inductance [mH] Résistance CC [mΩ] Perte de puissance [W] RPD 9039/0,6 3 x 400 0,6 254 6009,2 20 RPD 9039/7,0 3 x 400 7 31,4 221,7 70 RPD 9039/32,0 3 x 400 32 8,550 34,3 230 RPD 9039/75,0 3 x 400 75 3,150 12,6 430 Dimensions en mm Type L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] øD1 [mm] A1 [mm] Cuivre [kg] Poids [kg] RPD 9039/0,6 125 91 85 100 52 5 x 8 9 33,1 1 2 RPD 9039/7,0 190 123 157 170 79 8 x 12 9 34,5 3 10 RPD 9039/32,0 300 168 264 224 120 10 x 18 9 34,7 11 38 RPD 9039/75,0 360 182 313 264 142 10 x 18 9 35,7 18 58
Inductance de test NPT 8929
Inductance de test monophasée Description Ces inductances sont utilisées dans les laboratoires de test comme inductances de charge. Elles peuvent être connectées les unes aux autres. Si ces inductances sont utilisées avec des résistances appropriées, un test avec différents cos (phi) est possible. Avantages conception robuste Haute flexibilité Conception compacte Faibles pertes Spécifications techniques Classe d’isolation : F à 40 °C Catégorie climatique : 25/085/21 DIN IEC 68 Teil 1 Max. Température d’enroulement : 125 °C Indice de protection : IP00 Tension nominale : 230 V Courant nominal : 0,5-32,5 A Inductance : 0,127-3 180 mH Type Tension nominale [V] Courant nominal [A] Inductance [mH] Résistance CC [mΩ] Perte de puissance [W] NPT 8929 / 0,5 230 0,5 3180 55670,2 23 NPT 8929 / 1,25 230 1,25 1270 16880,0 43 NPT 8929 / 1,66 230 1,66 955 9977, 8 47 NPT 8929 / 2,5 230 2,5 636 6388,5 66 NPT 8929 / 5 230 5,0 318 1782,5 94 NPT 8929 / 32,5 230 32,5 0,318 0,0 39 NPT 8929 / 32,5 230 32,5 0,127 7,0 13 NPT 8929 / 32,5 230 32,5 0,318 0,0 27 Dimensions en mm Type L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] Raccordement [mm²] Cuivre [kg] Poids [kg] NPT 8929 / 0,5 120 96 205 76 77 7 x 13 2,5 0,7 5 NPT 8929 / 1,25 160 105 265 100 81 7 x 13 2,5 2 9,8 NPT 8929 / 1,66 160 115 270 100 91 7 x 13 2,5 3,1 12,2 NPT 8929 / 2,5 200 122 310 124 94 10 x 18 4 3,9 17 NPT 8929 / 5 240 153 355 144 125 10 x 18 4 7,3 29 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,84 6,5 NPT 8929 / 32,5 100 82 190 63 65 6 x 10 16 0,44 3,6 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,94 6,5
Inductance de test NPT 8919
Inductance à noyau de fer monophasé Description Ces inductances sont utilisées dans les laboratoires de test comme inductances de charge. Elles peuvent être connectées les unes aux autres. Si ces inductances sont utilisées avec des résistances appropriées, un test avec différents cos (phi) est possible. Avantages conception robuste Haute flexibilité Conception compacte Faibles pertes Spécifications techniques Classe d’isolation : F à 40 °C Catégorie climatique : 25/085/21 DIN IEC 68 Teil 1 Température d’enroulement max : 125 °C Indice de protection : IP00 Tension nominale : 230-600 A Courant nominal : 1,5-32,5 A Inductance : 0,031-71 mH Équipement spécial Également disponible en IP54 avec : Câble d’entrée / câble de sortie Câble d’entrée/prise de sortie Solution complète de connexion par câble pour une connexion au secteur, à la sortie et aux commandes
Filtre harmonique CNW 999
Inductance de compensation (facteur de désaccord de 7 ou 14%) Description Équipement de compensation de la puissance réactive et des harmoniques ; protection des condensateurs. Avantages Faible tolérance d’inductance Faible niveau sonore Comportement linéaire même avec un courant supérieur au courant nominal Connexion sur bornes ou fil, au choix Spécifications techniques Conforme à : DIN EN 61558-2-20 Tension de test : L-L 2 100 V, CC 1 min ; L-PE 2 700 V, CC 1 min Surcharge : 1,5 x INenn 1 min/h Catégorie climatique: DIN IEC 60068-1 Classe thermique : H Indice de protection : IP00 Tension de sortie : 25 – 600 V Courant de sortie : 2 – 600 A Puissance de sortie : 1000 – 15000 W Tension d’entrée commutable : Tension d’entrée commutable [V] V Type Facteur de désaccord 7 % Puissance réactive Condensateurs [kVAr] Fréquence de résonance [Hz] Facteur de désaccord (p) [%] Courant nominal [A] Courant @ 50Hz [A] Inductance par brin [mH] Cuivre [kg] Poids [kg] CNW 999/10/6 6,25 189 7 10,6 10,0 6,0 3 8 CNW 999/19/3 12,5 189 7 20,5 19,0 3,0 4 9 CNW 999/38/1,53 25 189 7 41,0 38,0 1,53 1 17 CNW 999/75/0,78 50 189 7 80,0 75,0 0,78 1 28 Type Facteur de désaccord 14% Puissance réactive Condensateurs [kVAr] Fréquence de résonance [Hz] Facteur de désaccord (p) [%] Courant nominal [A] Courant @ 50Hz [A] Inductance par brin [mH] Cuivre [kg] Poids [kg] CNW 999/9/14,5 6,25 134 14 9,1 9,0 14,5 5 9 CNW 999/19/6,9 12,5 134 14 19,1 19,0 6,9 5 15 CNW 999/38/3,5 25 134 14 38,2 38,0 3,5 1 24 CNW 999/76/1,73 50 134 14 76,5 76,0 1,73 1 43 Dimensions en mm Type Facteur de désaccord 7 % L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distance [mm] Poids [kg] CNW 999/10/6 190 101 155 170 69 8×12 – 30 7 CNW 999/19/3 190 111 155 170 79 8×12 – 30 8 CNW 999/38/1,53 240 150 205 185 97 10×18 9 55 17 CNW 999/75/0,78 265 172 225 200 122 10×18 9 55 28 Type Facteur de désaccord 14% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distance [mm] Poids [kg] CNW 999/9/14,5 190 97 157 170 69 8×12 – 30 9 CNW 999/19/6,9 240 111 209 185 88 8×12 – 45 15 CNW 999/38/3,5 265 265 225 200 104 10×18 9 55 24 CNW 999/76/1,73 300 197 225 224 144 10×18 9 65 43

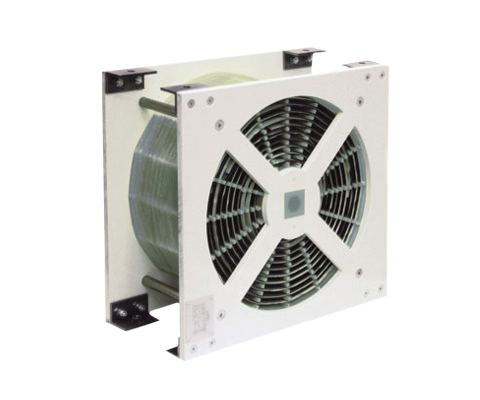

Inductance à air LD 220
Inductance à air avec enroulement en aluminium-cuivre/disques Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) – Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être utilisé presque partout PTC Spécifications techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Courant nominal : 200 – 700 A Inductance : 0,5 – 4 mH Type Inductance (mH) Refroidissement 3 m/s Refroidissement 5 m/s Refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 220/200/0,5 0,5 200 10 0,7 250 15,6 1,1 300 22,5 1,6 LD 220/400/0,5 0,5 400 40 1,8 500 62,5 2,9 600 90 4,2 LD 220/700/0,5 0,5 700 122,5 2,4 500 62,5 2,9 600 90 4,2 LD 220/200/1 1 200 20 1,1 250 31,3 1,7 300 45 2,4 LD 220/400/1 1 400 80 2,8 500 125 4,4 600 180 6,3 LD 220/700/1 1 700 245 3,8 850 361,3 5,5 100 5 7,7 LD 220/200/2 2 200 40 1,7 250 62,5 2,6 300 90 3,7 LD 220/400/2 2 400 160 4,4 500 250 6,9 600 360 10 LD 220/700/2 2 700 490 5,7 850 722,5 8,4 1000 1000 11,6 LD 220/200/4 4 200 80 2,5 250 125 3,9 300 180 5,6 LD 220/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 220/700/4 4 700 980 8,7 850 1445 12,8 1000 2000 17,7 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 220/200/0,5 250 250 180 11,4 16 LD 220/400/0,5 350 350 180 20,9 29 LD 220/700/0,5 400 400 370 74,8 86 LD 220/200/1 300 300 220 17,6 33 LD 220/400/1 400 400 220 32,5 37 LD 220/700/1 400 400 450 116 124 LD 220/200/2 350 350 230 26,7 40 LD 220/400/2 400 400 310 51,4 87 LD 220/700/2 450 450 490 175 182 LD 220/200/4 400 400 250 40,2 54 LD 220/400/4 420 420 400 80,3 97 LD 220/700/4 500 500 570 267 301
Inductance à air LD 210
Inductance à air avec enroulement en aluminium/disques Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) – Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être appliqué universellement. Spécifications techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Nennstrom : 100 – 700 A Type Inductance [mH] Refroidissement 3 m/s Refroidissement 5 m/s Refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 210/100/1 1 100 5 0,5 140 9,8 0,9 180 16,2 1,5 LD 210/200/1 1 200 20 1 280 39,2 2,1 35o 61,3 3,2 LD 210/400/1 1 400 80 3 500 125 4,6 600 180 6,6 LD 200/700/1 1 700 245 5,1 850 361,3 7,5 1000 500 10,4 LD 210/100/2 2 100 10 0,7 150 22,5 1,8 180 32,4 2,4 LD 210/200/2 2 200 40 1,6 300 90 3,6 380 144,4 5,8 LD 210/400/2 2 400 160 4,4 500 250 6,9 600 360 9,9 LD 210/700/2 2 700 490 8 850 722,5 11,7 1000 1000 16,2 LD 210/100/4 4 100 20 1,2 150 45 2,6 180 64,8 3,7 LD 210/200/4 4 200 80 2,5 300 180 5,7 380 288,8 9,1 LD 210/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 210/700/4 4 700 980 12,4 850 1445 18,2 1000 2000 25,2 LD 210/100/8 8 100 40 1,7 150 90 3,9 180 129,6 5,6 LD 210/200/8 8 200 160 3,8 300 360 8,7 380 577,6 13,9 LD 210/400/8 8 400 640 10,7 500 1000 16,7 600 1440 24 LD 210/700/8 8 700 1960 19 850 2890 28 1000 4000 38,7 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids[g] LD 210/100/1 300 300 130 5,06 14 LD 210/200/1 400 400 180 12,32 21 LD 210/400/1 500 500 190 23,54 49 LD 200/700/1 500 500 330 53,79 75 LD 210/100/2 350 350 180 7,81 13 LD 210/200/2 400 400 220 18,92 29 LD 210/400/2 450 450 280 34,1 51 LD 210/700/2 550 550 420 83,6 107 LD 210/100/4 350 350 230 12,21 17 LD 210/200/4 420 420 290 29,37 43 LD 210/400/4 500 500 370 53,79 77 LD 210/700/4 600 600 540 129,8 160 LD 210/100/8 350 350 270 18,26 27 LD 210/200/8 450 450 350 44,99 60 LD 210/400/8 550 550 430 82,83 110 LD 210/700/8 650 650 680 199,1 240
