Inductance de circuit intermédiaire N CNW 891
Inductance de circuit intermédiaire monophasé (1 conducteur) Description Compact et efficace Réduire les perturbations du réseau – Économiser les coûts énergétiques. L’inductance de liaison CC est utilisée pour lisser le courant de liaison CC et pour réduire les harmoniques du réseau dans les onduleurs à source de tension. Les combinaisons typiques de redresseurs et de condensateurs sollicitent considérablement le réseau d’alimentation. Pour des raisons fonctionnelles, la consommation de courant de l’alimentation ou de l’onduleur n’est pas sinusoïdale mais pulsée lorsque la tension est maximale. Les inductances de liaison CC réduisent les harmoniques et soulagent le réseau d’alimentation de la même manière que l’inductance réseau. En outre, l’inductance de liaison CC atténue les pics de courant de charge des condensateurs de la liaison CC. L’utilisation d’une inductance de liaison CC permet de réduire la puissance réactive harmonique du réseau d’alimentation. Amélioration de l’efficacité d’un convertisseur (correction du facteur de puissance). Les courants de démarrage et les pics de courant sont atténués jusqu’à 70 %. Les inductances réseau permettent de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3-2. Applications types Systèmes d’entraînement des moteurs, génie mécanique, ascenseurs/escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique et éoliennes Avantages Réduction des harmoniques Atténuation des variations brusques de courant jusqu’à 70 % forme compacte Avantages par rapport à l’inductance réseau : Taille plus petite Coût plus faible des matériaux / prix plus bas Perte de puissance plus faible Possibilité de production selon le système d’isolation ULE251513 possible Données techniques Tension nominale : U ≤ 600 V Conformément à : EN 60289 / EN 61558 Tension de test : L-PE 4 000 V, CA/50 Hz, 60 s Classe d’isolation : T40/F Indice de protection : IP00 Catégorie climatique: DIN IEC 60068-1 Surcharge : 1,5 x INenn 1 min / h Conception : monté sur pied Spécifications techniques Type Tension nominale U [V] Courant nominal [A] Inductance [mH] Puissance dissipée [W] Masse [kg] Masse Cu [kg] N CNW 891 / 8 600 50 / 60 Hz 8 9,4 14 1,4 0,3 N CNW 891 /11 600 50 / 60 Hz 11 6,2 15 2 0,3 N CNW 891 / 15 600 50 / 60 Hz 15 4,8 20 2,8 0,6 N CNW 891 / 20 800 50 / 60 Hz 20 3,3 19 3,6 0,6 N CNW 891 /28 800 50 / 60 Hz 28 2,4 22 3,6 0,8 N CNW 891 / 34 800 50 / 60 Hz 34 2,0 29 4,5 0,8 N CNW 891 / 40 800 50 / 60 Hz 40 1,6 31 7 1 N CNW 891 / 55 800 50 / 60 Hz 55 1,2 43 8 1,2 N CNW 891 / 70 800 50 / 60 Hz 70 0,98 49 10,5 1,4 N CNW 891 / 85 800 50 / 60 Hz 85 0,81 60 13,6 1,8 N CNW 891 / 100 800 50 / 60 Hz 100 0,67 70 14 2,5 Dimensions en mm Type Longueur L1 (mm) Largeur B1 (mm) Largeur B2 (mm) Hauteur max. H (mm) Montage N1 (mm) Montage N2 (mm) Montage D1 (mm x mm) Raccordement borne/ cosse [mm²] Raccordements PE Raccordements A1 (mm) Design N CNW 891 / 8 84 76 62 80 64 48 5 x 8 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 /11 84 90 76 80 64 62 5 x 8 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 / 15 96 95 88 85 84 72 6 x 11 2,5 Fiche plate 6,3 x 0,8 1 N CNW 891 / 20 96 138 102 85 84 85 6 x 11 10 (m5) M5 40 2 N CNW 891 /28 96 138 102 85 84 85 6 x 11 16 (M5) M5 40 2 N CNW 891 / 34 105 138 105 95 84 87 6 x 11 16 (M5) M5 40 2 N CNW 891 / 40 120 155 120 105 90 105 6 x 11 16 (M5) M6 45 2 N CNW 891 / 55 150 138,5 107,5 135 122 87,5 7 x 13 16 (M5) M6 45 2 N CNW 891 / 70 150 159 124,5 135 122 104,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 85 150 185,5 150,5 135 122 130,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 100 174 162,5 121 150 135 101 7 x 13 35 (M8) M8 50 2 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue. Certifications
Inductance moteur CNW M 854
Réduction des pics de tension (< 200 V / µs) et des distorsions – protection optimale des consommateurs électriques.
du/dt Inductance CNW M 833
Filtre Du/dt triphasé entièrement moulé (indice de protection : IP00 – IP66) Description Réduire la hausse de tension à < 500V / µs- protéger les charges électriques et l’isolation à moindre coût. Une méthode simple et peu coûteuse pour réduire la vitesse de montée de la tension est d’utiliser un filtre du / dt. Le filtre atténue la montée en tension à des valeurs compatibles et empêche les surtensions sur les longues lignes d’alimentation. Les pertes et l’échauffement sont minimisés et le courant de fuite est réduit. En limitant la pente de tension, l’isolation du moteur est protégée, ce qui prolonge sa durée de vie. De même, les perturbations CEM dans la plage de rayonnement de 1 MHz à 30 MHz sont réduites. Les hausses de tension sont réduites à < 500V / µs. Avantages protection mécanique optimale de la self Degré de protection : IP00 – IP66 Protection des consommateurs électriques Limitation de la hausse de tension à < 500V/µs Prolongation de la durée de vie des appareils électriques Faibles courants de fuite sur le moteur Pertes réduites très faible niveau sonore Construction facile Possibilité de production selon le système d’isolation ULE251513 possible Applications types Technologie d’entraînement des moteurs, par exemple génie mécanique, ascenseurs / escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique et éoliennes Spécifications techniques Type Code IP Tension nominale [V] Courant nominal [A] Inductance [mH] Capacité [pF] Poids [kg] Borne [mm²] Presse-étoupe CNW M 833 / 8 IP 66 3 x 400 ≥ 60 Hz 8 2 330 3,3 2,5 M20x1,5 CNW M 833 / 16 IP 66 16 0,9 330 4,5 6 M25x1,5 CNW M 833 / 36 IP 65 36 0,42 1500 9 16 M32x1,5 CNW M 833 / 60 IP 65 60 0,27 2200 25 35 M40x1,5 CNW M 833 / 90 IP 65 90 0,17 4700 27 35 M40x1,5 CNW M 833 / 180 IP 65 175 0,09 10000 40 95 M63x1,5 Dimensions en mm Type Dimensions L1 [mm] L2 [mm] L3 [mm] B1 [mm] B2 [mm] B3 [mm] B4 [mm] B5 [mm] H1 [mm] H2 [mm] H3 [mm] N1 [mm] N2 [mm] D [mm] CNW M 833 / 8 170 140 150 80 80 55 20,5 5,5 170 57 75 135 65 5,5×7 CNW M 833 / 16 180 140 170 85 80 65 10,5 5,5 170 57 75 155 70 5,5×7 CNW M 833 / 36 245 175 175 115 120 80 20 20 250 140 110 155 95 5,5×15 CNW M 833 / 60 315 249 255 180 175 120 30 27 323 218 105 185 150 9×13 CNW M 833 / 90 315 250 255 180 175 120 30 25 325 218 105 185 150 9×13 CNW M 833 / 180 355 270 – 127 200 160 105 8 350 220 130 185 105 10×18 Fiche technique La fiche technique est en cours d’élaboration. Veuillez consulter notre catalogue. Certifications
Inductance de test NPT 8929
Inductance de test monophasée Description Ces inductances sont utilisées dans les laboratoires de test comme inductances de charge. Elles peuvent être connectées les unes aux autres. Si ces inductances sont utilisées avec des résistances appropriées, un test avec différents cos (phi) est possible. Avantages conception robuste Haute flexibilité Conception compacte Faibles pertes Spécifications techniques Classe d’isolation : F à 40 °C Catégorie climatique : 25/085/21 DIN IEC 68 Teil 1 Max. Température d’enroulement : 125 °C Indice de protection : IP00 Tension nominale : 230 V Courant nominal : 0,5-32,5 A Inductance : 0,127-3 180 mH Type Tension nominale [V] Courant nominal [A] Inductance [mH] Résistance CC [mΩ] Perte de puissance [W] NPT 8929 / 0,5 230 0,5 3180 55670,2 23 NPT 8929 / 1,25 230 1,25 1270 16880,0 43 NPT 8929 / 1,66 230 1,66 955 9977, 8 47 NPT 8929 / 2,5 230 2,5 636 6388,5 66 NPT 8929 / 5 230 5,0 318 1782,5 94 NPT 8929 / 32,5 230 32,5 0,318 0,0 39 NPT 8929 / 32,5 230 32,5 0,127 7,0 13 NPT 8929 / 32,5 230 32,5 0,318 0,0 27 Dimensions en mm Type L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] Raccordement [mm²] Cuivre [kg] Poids [kg] NPT 8929 / 0,5 120 96 205 76 77 7 x 13 2,5 0,7 5 NPT 8929 / 1,25 160 105 265 100 81 7 x 13 2,5 2 9,8 NPT 8929 / 1,66 160 115 270 100 91 7 x 13 2,5 3,1 12,2 NPT 8929 / 2,5 200 122 310 124 94 10 x 18 4 3,9 17 NPT 8929 / 5 240 153 355 144 125 10 x 18 4 7,3 29 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,84 6,5 NPT 8929 / 32,5 100 82 190 63 65 6 x 10 16 0,44 3,6 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,94 6,5
Inductance de test NPT 8919
Inductance à noyau de fer monophasé Description Ces inductances sont utilisées dans les laboratoires de test comme inductances de charge. Elles peuvent être connectées les unes aux autres. Si ces inductances sont utilisées avec des résistances appropriées, un test avec différents cos (phi) est possible. Avantages conception robuste Haute flexibilité Conception compacte Faibles pertes Spécifications techniques Classe d’isolation : F à 40 °C Catégorie climatique : 25/085/21 DIN IEC 68 Teil 1 Température d’enroulement max : 125 °C Indice de protection : IP00 Tension nominale : 230-600 A Courant nominal : 1,5-32,5 A Inductance : 0,031-71 mH Équipement spécial Également disponible en IP54 avec : Câble d’entrée / câble de sortie Câble d’entrée/prise de sortie Solution complète de connexion par câble pour une connexion au secteur, à la sortie et aux commandes
Filtre harmonique CNW 999
Inductance de compensation (facteur de désaccord de 7 ou 14%) Description Équipement de compensation de la puissance réactive et des harmoniques ; protection des condensateurs. Avantages Faible tolérance d’inductance Faible niveau sonore Comportement linéaire même avec un courant supérieur au courant nominal Connexion sur bornes ou fil, au choix Spécifications techniques Conforme à : DIN EN 61558-2-20 Tension de test : L-L 2 100 V, CC 1 min ; L-PE 2 700 V, CC 1 min Surcharge : 1,5 x INenn 1 min/h Catégorie climatique: DIN IEC 60068-1 Classe thermique : H Indice de protection : IP00 Tension de sortie : 25 – 600 V Courant de sortie : 2 – 600 A Puissance de sortie : 1000 – 15000 W Tension d’entrée commutable : Tension d’entrée commutable [V] V Type Facteur de désaccord 7 % Puissance réactive Condensateurs [kVAr] Fréquence de résonance [Hz] Facteur de désaccord (p) [%] Courant nominal [A] Courant @ 50Hz [A] Inductance par brin [mH] Cuivre [kg] Poids [kg] CNW 999/10/6 6,25 189 7 10,6 10,0 6,0 3 8 CNW 999/19/3 12,5 189 7 20,5 19,0 3,0 4 9 CNW 999/38/1,53 25 189 7 41,0 38,0 1,53 1 17 CNW 999/75/0,78 50 189 7 80,0 75,0 0,78 1 28 Type Facteur de désaccord 14% Puissance réactive Condensateurs [kVAr] Fréquence de résonance [Hz] Facteur de désaccord (p) [%] Courant nominal [A] Courant @ 50Hz [A] Inductance par brin [mH] Cuivre [kg] Poids [kg] CNW 999/9/14,5 6,25 134 14 9,1 9,0 14,5 5 9 CNW 999/19/6,9 12,5 134 14 19,1 19,0 6,9 5 15 CNW 999/38/3,5 25 134 14 38,2 38,0 3,5 1 24 CNW 999/76/1,73 50 134 14 76,5 76,0 1,73 1 43 Dimensions en mm Type Facteur de désaccord 7 % L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distance [mm] Poids [kg] CNW 999/10/6 190 101 155 170 69 8×12 – 30 7 CNW 999/19/3 190 111 155 170 79 8×12 – 30 8 CNW 999/38/1,53 240 150 205 185 97 10×18 9 55 17 CNW 999/75/0,78 265 172 225 200 122 10×18 9 55 28 Type Facteur de désaccord 14% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distance [mm] Poids [kg] CNW 999/9/14,5 190 97 157 170 69 8×12 – 30 9 CNW 999/19/6,9 240 111 209 185 88 8×12 – 45 15 CNW 999/38/3,5 265 265 225 200 104 10×18 9 55 24 CNW 999/76/1,73 300 197 225 224 144 10×18 9 65 43
Inductance à air LD 220
Inductance à air avec enroulement en aluminium-cuivre/disques Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) – Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être utilisé presque partout PTC Spécifications techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Courant nominal : 200 – 700 A Inductance : 0,5 – 4 mH Type Inductance (mH) Refroidissement 3 m/s Refroidissement 5 m/s Refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 220/200/0,5 0,5 200 10 0,7 250 15,6 1,1 300 22,5 1,6 LD 220/400/0,5 0,5 400 40 1,8 500 62,5 2,9 600 90 4,2 LD 220/700/0,5 0,5 700 122,5 2,4 500 62,5 2,9 600 90 4,2 LD 220/200/1 1 200 20 1,1 250 31,3 1,7 300 45 2,4 LD 220/400/1 1 400 80 2,8 500 125 4,4 600 180 6,3 LD 220/700/1 1 700 245 3,8 850 361,3 5,5 100 5 7,7 LD 220/200/2 2 200 40 1,7 250 62,5 2,6 300 90 3,7 LD 220/400/2 2 400 160 4,4 500 250 6,9 600 360 10 LD 220/700/2 2 700 490 5,7 850 722,5 8,4 1000 1000 11,6 LD 220/200/4 4 200 80 2,5 250 125 3,9 300 180 5,6 LD 220/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 220/700/4 4 700 980 8,7 850 1445 12,8 1000 2000 17,7 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 220/200/0,5 250 250 180 11,4 16 LD 220/400/0,5 350 350 180 20,9 29 LD 220/700/0,5 400 400 370 74,8 86 LD 220/200/1 300 300 220 17,6 33 LD 220/400/1 400 400 220 32,5 37 LD 220/700/1 400 400 450 116 124 LD 220/200/2 350 350 230 26,7 40 LD 220/400/2 400 400 310 51,4 87 LD 220/700/2 450 450 490 175 182 LD 220/200/4 400 400 250 40,2 54 LD 220/400/4 420 420 400 80,3 97 LD 220/700/4 500 500 570 267 301
Bobine d’inductance à air LD 120
Inductance à air avec enroulement en aluminium-cuivre/couches Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé guidage de l’air orienté par Tubes en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être appliqué universellement. Spécifications techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Résistance aux chocs et aux vibrations : IEC 61373 Cat. 1 Cl.A/B Courant nominal : 200 – 1000A Typ Inductance (mH) refroidissement 3 m/s refroidissement 5 m/s refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 120/200/0,2 0,2 200 4 0,4 240 5,8 0,6 285 8,1 0,8 LD 120/400/0,2 0,2 400 16 0,9 510 26 1,5 610 37,2 2,1 LD 120/700/0,2 0,2 700 49 1,3 860 74 2 1030 106,1 2,9 LD 120/1000/0,2 0,2 1000 100 2,2 1170 136,9 3 1400 196 4,2 LD 120/200/0,5 0,5 200 10 0,7 245 15 1 295 21,8 1,5 LD 120/400/0,5 0,5 400 40 1,6 510 65 2,5 600 90 3,5 LD 120/700/0,5 0,5 700 122,5 2,4 870 189,2 3,7 1030 265,2 5,2 LD 120/1000/0,5 0,5 1000 250 3,6 1200 360 5,1 1440 518,4 7,4 LD 120/200/1 1 200 20 1 255 32,5 1,6 300 45 2,2 LD 120/400/1 1 400 80 2,4 500 125 3,7 600 180 5,4 LD 120/700/1 1 700 245 3,7 870 378,5 5,8 1030 530,5 8,1 LD 120/1000/1 1 1000 500 5,5 1200 720 7,9 1420 1008,2 11,1 LD 120/200/2 2 200 40 1,6 250 62,5 2,4 300 90 3,5 LD 120/400/2 2 400 160 3,8 500 250 5,9 600 360 8,5 LD 120/700/2 2 700 490 5,8 870 756,9 8,9 1040 1081,6 12,7 LD 120/1000/2 2 1000 1000 8,5 1190 1416,1 12,1 1410 1988,1 17 LD 120/200/4 4 200 80 2,3 255 130,1 3,8 300 180 5,3 LD 120/400/4 4 400 320 6,3 500 500 9,8 600 720 14,1 LD 120/700/4 4 700 980 8,6 810 1312,2 13,4 1040 2163,2 19,1 LD 120/1000/4 4 1000 2000 12,7 1250 3125 19,9 1500 4500 28,7 LD 120/200/8 8 200 160 3,6 250 250 5,6 300 360 8,1 LD 120/400/8 8 400 640 9,3 500 1000 14,5 600 1440 20,8 LD 120/700/8 8 700 1960 13,5 870 3027,6 20,9 1050 4410 30,4 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 120/200/0,2 250 250 150 6,6 11 LD 120/400/0,2 350 350 180 16 25 LD 120/700/0,2 350 350 280 44,6 54 LD 120/1000/0,2 400 400 420 77,2 92 LD 120/200/0,5 300 300 180 11,9 18 LD 120/400/0,5 400 400 210 27,8 38 LD 120/700/0,5 400 400 350 80 93 LD 120/1000/0,5 500 500 360 127 147 LD 120/200/1 350 350 170 17,8 26 LD 120/400/1 450 450 240 39,1 57 LD 120/700/1 450 450 460 125 139 LD 120/1000/1 550 550 490 197 222 LD 120/200/2 400 400 190 26,9 37 LD 120/400/2 450 450 360 67,5 83 LD 120/700/2 450 450 580 192 217 LD 120/1000/2 550 550 640 305 341 LD 120/200/4 400 400 230 40,6 55 LD 120/400/4 450 450 530 109 129 LD 120/700/4 550 550 620 289 326 LD 120/1000/4 600 600 820 503 555 LD 120/200/8 450 450 320 64,1 81 LD 120/400/8 500 500 600 169 192 LD 120/700/8 550 550 830 453 506
Bobine d’inductance à air LD 110
Inductance à air LD 110 Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) – Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être appliqué universellement. Données techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique/simulation (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Courant nominal: 50 – 1000 A Inductance: 0,2 – 8 mH Spécifications techniques Type Inductance [mH] Refroidissement 3 m/s Refroidissement 5 m/s Refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 110/70/0,2 0,2 70 0,49 0,2 87 0,8 0,3 105 1,1 0,4 LD 110/100/0,2 0,2 100 1 0,2 133 1,8 0,3 160 2,6 0,5 LD 110/200/0,2 0,2 200 4 0,4 240 5,8 0,6 290 8,4 0,8 LD 110/400/0,2 0,2 400 16 0,9 480 23 1,3 570 32,5 1,9 LD 110/700/0,2 0,2 700 49 1,5 820 67,2 2 980 96 2,9 LD 110/1000/0,2 0,2 1000 100 2,3 1210 146,4 3,4 1470 216,3 4,7 LD 110/50/0,5 0,5 50 0,625 0,2 60 0,9 0,3 70 1,3 0,4 LD 110/100/0,5 0,5 100 2,5 0,4 118 3,5 0,6 140 4,9 0,8 LD 110/200/0,5 0,5 200 10 0,7 235 13,8 1 280 19,6 1,4 LD 110/400/0,5 0,5 400 40 1,6 485 58,8 2,3 585 84,1 3,3 LD 110/700/0,5 0,5 700 122,5 2,5 820 168,1 3,6 970 235,2 5 LD 110/1000/0,5 0,5 1000 250 3,9 1230 378,2 5,9 1460 532,9 8,2 LD 110/50/1 1 50 1,25 0,3 60 1,8 0,5 72´3 2,7 0,7 LD 110/100/1 1 100 5 0,6 125 7,8 1 148 11 1,4 LD 110/200/1 1 200 20 1 240 28,8 1,5 290 42,1 2,2 LD 110/400/1 1 400 80 2,5 490 120,1 3,7 580 168,2 5,2 LD 110/700/1 1 700 245 3,8 830 344,5 5,3 980 480,2 7,4 LD 110/1000/1 1 1000 500 6 1240 768,8 9,3 1480 1095,2 13,2 LD 110/50/2 2 50 2,5 0,5 62 3,8 0,8 84 7,1 1,1 LD 110/100/2 2 100 10 1 122 14,9 1,5 145 21 2,1 LD 110/200/2 2 200 40 1,6 245 60 2,4 290 84,1 3,4 LD 110/400/2 2 400 160 3,9 485 235,2 5,7 575 330,6 8 LD 110/700/2 2 700 490 6 825 680,6 8,3 980 960,4 11,8 LD 110/1000/2 2 1000 1000 9,1 1230 1512,9 13,8 1450 2102,5 19,7 LD 110/50/4 4 50 5 0,8 62 7,7 1,2 73 10,7 1,6 LD 110/100/4 4 100 20 1,5 125 31,3 2,3 150 45 3,3 LD 110/200/4 4 200 80 2,4 245 120,1 3,6 290 168,2 5,1 LD 110/400/4 4 400 320 6,2 490 480,2 9,3 585 684,5 13,2 LD 110/700/4 4 700 980 9,2 830 1377,8 12,9 980 1920,8 18 LD 110/1000/4 4 1000 2000 13,8 1240 3075,2 21,2 1480 4380,8 30,2 LD 110/50/8 8 50 10 1,1 62 15,4 1,7 74 21,9 2,5 LD 110/100/8 8 100 40 2,2 130 67,6 3,7 155 96,1 5,2 LD 110/200/8 8 200 160 3,8 245 240,1 5,7 290 336,4 8 LD 110/400/8 8 400 640 9,4 490 960,4 14,1 580 1345,6 19,7 LD 110/700/8 8 700 1960 13,8 820 2689,6 19 980 3841,6 27,1 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 110/70/0,2 150 150 100 1 4 LD 110/100/0,2 200 200 120 2 5 LD 110/200/0,2 300 300 110 4,5 11 LD 110/400/0,2 350 350 190 10,9 21 LD 110/700/0,2 400 400 250 29 42 LD 110/1000/0,2 400 400 450 51,1 68 LD 110/50/0,5 200 200 80 1 4 LD 110/100/0,5 200 200 140 2,5 6 LD 110/200/0,5 300 300 200 8,3 15 LD 110/400/0,5 400 400 210 18,6 30 LD 110/700/0,5 400 400 380 52 69 LD 110/1000/0,5 500 500 420 84,7 106 LD 110/50/1 250 250 80 1,3 5 LD 110/100/1 250 250 130 3,7 8 LD 110/200/1 350 350 180 12,1 21 LD 110/400/1 450 450 250 29 43 LD 110/700/1 550 550 340 75,4 97 LD 110/1000/1 550 550 550 132 158 LD 110/50/2 250 250 100 2,1 6 LD 110/100/2 250 250 220 6 11 LD 110/200/2 400 400 230 18,8 29 LD 110/400/2 450 450 350 45,2 62 LD 110/700/2 500 500 500 119 142 LD 110/1000/2 550 550 660 200 232 LD 110/50/4 250 250 140 3,2 7 LD 110/100/4 300 300 200 9,8 15 LD 110/200/4 400 400 250 28,4 41 LD 110/400/4 450 450 520 72,3 95

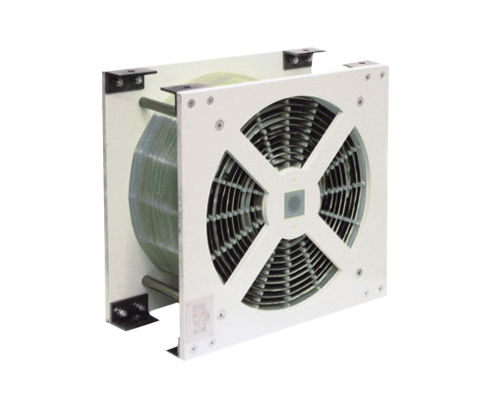

Inductance à air LD 100
Inductance à air avec enroulement en cuivre/couches Description Les inductances à air sont utilisées lorsqu’une linéarité particulièrement élevée est requise. Grâce à leur structure relativement simple, elles sont non seulement compactes, mais aussi très stables. Grâce à notre savoir-faire, les limiteurs d’air REO conservent toute leur fonctionnalité, même dans des conditions extrêmes. Notre gamme standard allie expérience et choix maximal. Le principe Mix & Match de REO Avec REO Mix & Match, vous pouvez choisir parmi une multitude d’options – combinez les différentes options pour toujours obtenir le produit optimal pour votre application. REO propose différents designs et techniques d’enroulement, une variété de matériaux et de structures conducteurs. Partant d’exigences spécifiques, nous sommes en mesure de produire une solution optimale en combinant ces paramètres pour fournir la solution parfaite. en option Enroulement en couches/enroulement en disques Aluminium, cuivre ou aluminium+cuivre Protections : Revêtement de peinture, revêtement de protection, boîtier ou REO Xtreme Refroidissement ventilateur/unité Capteurs : commutateur NO / NC, PT100, NTC, PTC Avantages – Aucun effet de saturation Un choix varié de matériaux Un revêtement de protection spécial – Haute linéarité L (i) Très bonne résistance mécanique – Pas d’hystérésis Un poids optimal grâce au refroidissement par air forcé Un flux d’air dirigé à travers les tuyaux en PRV Une possibilité de refroidissement par liquide très efficace (guide d’ondes) Peut être appliqué universellement. Données techniques Fréquence du courant : CC et CA Tolérances : + 10 / – 10 %, + 5 / – 5% Prises : Par défaut, pas de prises (disponible sur demande) Isolation : F ou H Méthode de refroidissement et liquide de refroidissement conformes à la norme IEC 60310 : AN, AF ou WF Tension d’essai : jusqu’à 12 kV 60 s 50 Hz, jusqu’à 25 kV 1,2/50 µs Montage : suspendu, vertical ou horizontal Résistance mécanique, simulation mécanique (FEM) : EN 12663 Choc et contraintes de vibration : IEC 61373 Cat. 1 Classe B Courant nominal: 50 – 1000 A Inductance: 0,2 – 8 mH Spécifications techniques Typ Inductance (mH) refroidissement 3 m/s refroidissement 5 m/s refroidissement 8 m/s I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C I [A] énergie magnétique [J] P [kVA] à 20 °C LD 100/50/0,2 0,2 50 0,25 0,1 60 0,4 0,1 70 0,5 0,2 LD 100/100/0,2 0,2 100 1 0,2 120 1,4 0,2 145 2,1 0,4 LD 100/200/0,2 0,2 200 4 0,4 240 5,8 0,6 280 7,8 0,8 LD 100/400/0,2 0,2 400 16 0,9 490 24 1,4 585 34,2 1,9 LD 100/700/0,2 0,2 700 49 1,6 850 72,3 2,3 1020 104 3,3 LD 100/1000/0,2 0,2 1000 100 1,7 1225 150,1 2,6 1450 210,3 3,7 LD 100/50/0,5 0,5 50 0,625 0,2 60 0,9 0,2 72 1,3 0,3 LD 100/100/0,5 0,5 100 2,5 0,3 122 3,7 0,4 145 5,3 0,6 LD 100/200/0,5 0,5 200 10 0,6 245 15 0,9 295 21,8 1,3 LD 100/400/0,5 0,5 400 40 1,5 490 60 2,2 585 85,6 3,1 LD 100/700/0,5 0,5 700 122,5 2,7 865 187,1 4,1 1030 265,2 5,7 LD 100/1000/0,5 0,5 1000 250 3,1 1200 360 4,5 1430 511,2 6,4 LD 100/50/1 1 50 1,25 0,2 60 1,8 0,3 72 2,6 0,5 LD 100/100/1 1 100 5 0,5 125 7,8 0,8 147 10,8 1,1 LD 100/200/1 1 200 20 0,9 240 28,8 1,4 290 42,1 2 LD 100/400/1 1 400 80 2,2 490 120,1 3,3 585 171,1 4,7 LD 100/700/1 1 700 245 4,1 870 378,5 6,4 1030 530,5 8,9 LD 100/1000/1 1 1000 500 5 1200 720 7,1 1430 1022,5 10,1 LD 100/50/2 2 50 2,5 0,4 63 4 0,6 75 5,6 0,8 LD 100/100/2 2 100 10 0,9 125 15,6 0,8 147 21,6 1,1 LD 100/200/2 2 200 40 1,4 245 60 2,2 290 84,1 3 LD 100/400/2 2 400 160 3,6 490 240,1 5,3 580 336,4 7,5 LD 100/700/2 2 700 490 6,5 870 756,9 10 1030 1060,9 14,1 LD 100/1000/2 2 1000 1000 7,2 1250 1562,5 11,2 1480 2190,4 15,8 LD 100/50/4 4 50 5 0,6 63 7,9 0,9 75 11,3 1,3 LD 100/100/4 4 100 20 1,3 123 30,3 1,9 145 42,1 2,7 LD 100/200/4 4 200 80 2,2 245 120,1 3,3 290 168,2 4,6 LD 100/400/4 4 400 320 5,6 490 480,2 8,5 580 672,8 11,9 LD 100/700/4 4 700 980 9,9 870 1513,8 15,2 1040 2163,2 21,8 LD 100/1000/4 4 1000 2000 11 1250 3125 17,8 1480 4380,8 24,9 LD 100/50/8 8 50 10 11,4 64 16,4 1,4 77 23,7 2 LD 100/100/8 8 100 40 1,9 125 62,5 3 150 90 4,4 LD 100/200/8 8 200 160 3,4 245 240,1 5 290 336,4 7,1 LD 100/400/8 8 400 640 8,5 490 960,4 12,7 585 1368,9 18,2 LD 100/700/8 8 700 1960 15,3 875 3062,5 23,9 1050 4410 34,4 Dimensions en mm Type B [mm] H [mm] T [mm] Cuivre [kg] Poids [g] LD 100/50/0,2 150 150 60 1,5 5 LD 100/100/0,2 180 180 80 3,6 7 LD 100/200/0,2 220 220 130 8,5 13 LD 100/400/0,2 350 350 170 19,7 27 LD 100/700/0,2 350 350 270 51,3 62 LD 100/1000/0,2 400 400 340 110 123 LD 100/50/0,5 180 180 60 2,2 6 LD 100/100/0,5 200 200 90 6,2 10 LD 100/200/0,5 300 300 140 16,7 23 LD 100/400/0,5 400 400 170 36,5 45 LD 100/700/0,5 400 400 270 86,4 98 LD 100/1000/0,5 500 500 310 173 188 LD 100/50/1 180 180 70 3,3 7 LD 100/100/1 250 250 110 8,6 12 LD 100/200/1 350 350 140 23,5 31 LD 100/400/1 420 420 190 55 66 LD 100/700/1 420 420 360 134,3 148 LD 100/1000/1 550 550 400 266 283 LD 100/50/2 250 250 80 5,1 9 LD 100/100/2 250 250 120 11,7 16 LD 100/200/2 400 400 150 35,9 45 LD 100/400/2 420 420 280 88,9 102 LD 100/700/2 450 450 480 212 234 LD 100/1000/2 550 550 580 460 495 LD 100/50/4 250 250 100 7,8 12 LD 100/100/4 300 300 130 17,4 23 LD 100/200/4 400 400 200 55,1 68 LD
