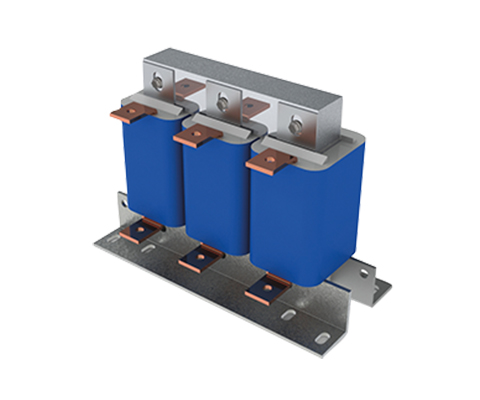

Inductance de compensation (facteur de désaccord de 7 ou 14%)
Description
Équipement de compensation de la puissance réactive et des harmoniques ; protection des condensateurs.
Avantages
- Faible tolérance d’inductance
- Faible niveau sonore
- Comportement linéaire même avec un courant supérieur au courant nominal
- Connexion sur bornes ou fil, au choix
- Conforme à : DIN EN 61558-2-20
- Tension de test : L-L 2 100 V, CC 1 min ; L-PE 2 700 V, CC 1 min
- Surcharge : 1,5 x INenn 1 min/h
- Catégorie climatique: DIN IEC 60068-1
- Classe thermique : H
- Indice de protection : IP00
- Tension de sortie : 25 – 600 V
- Courant de sortie : 2 – 600 A
- Puissance de sortie : 1000 – 15000 W
- Tension d’entrée commutable : Tension d’entrée commutable [V] V
| Type Facteur de désaccord 7 % | Puissance réactive Condensateurs [kVAr] | Fréquence de résonance [Hz] | Facteur de désaccord (p) [%] | Courant nominal [A] | Courant @ 50Hz [A] | Inductance par brin [mH] | Cuivre [kg] | Poids [kg] |
| CNW 999/10/6 | 6,25 | 189 | 7 | 10,6 | 10,0 | 6,0 | 3 | 8 |
| CNW 999/19/3 | 12,5 | 189 | 7 | 20,5 | 19,0 | 3,0 | 4 | 9 |
| CNW 999/38/1,53 | 25 | 189 | 7 | 41,0 | 38,0 | 1,53 | 1 | 17 |
| CNW 999/75/0,78 | 50 | 189 | 7 | 80,0 | 75,0 | 0,78 | 1 | 28 |
| Type Facteur de désaccord 14% | Puissance réactive Condensateurs [kVAr] | Fréquence de résonance [Hz] | Facteur de désaccord (p) [%] | Courant nominal [A] | Courant @ 50Hz [A] | Inductance par brin [mH] | Cuivre [kg] | Poids [kg] |
| CNW 999/9/14,5 | 6,25 | 134 | 14 | 9,1 | 9,0 | 14,5 | 5 | 9 |
| CNW 999/19/6,9 | 12,5 | 134 | 14 | 19,1 | 19,0 | 6,9 | 5 | 15 |
| CNW 999/38/3,5 | 25 | 134 | 14 | 38,2 | 38,0 | 3,5 | 1 | 24 |
| CNW 999/76/1,73 | 50 | 134 | 14 | 76,5 | 76,0 | 1,73 | 1 | 43 |
Dimensions en mm
| Type Facteur de désaccord 7 % | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | D1 [mm] | D2 [mm] | Distance [mm] | Poids [kg] |
| CNW 999/10/6 | 190 | 101 | 155 | 170 | 69 | 8×12 | – | 30 | 7 |
| CNW 999/19/3 | 190 | 111 | 155 | 170 | 79 | 8×12 | – | 30 | 8 |
| CNW 999/38/1,53 | 240 | 150 | 205 | 185 | 97 | 10×18 | 9 | 55 | 17 |
| CNW 999/75/0,78 | 265 | 172 | 225 | 200 | 122 | 10×18 | 9 | 55 | 28 |
| Type Facteur de désaccord 14% | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | D1 [mm] | D2 [mm] | Distance [mm] | Poids [kg] |
| CNW 999/9/14,5 | 190 | 97 | 157 | 170 | 69 | 8×12 | – | 30 | 9 |
| CNW 999/19/6,9 | 240 | 111 | 209 | 185 | 88 | 8×12 | – | 45 | 15 |
| CNW 999/38/3,5 | 265 | 265 | 225 | 200 | 104 | 10×18 | 9 | 55 | 24 |
| CNW 999/76/1,73 | 300 | 197 | 225 | 224 | 144 | 10×18 | 9 | 65 | 43 |
