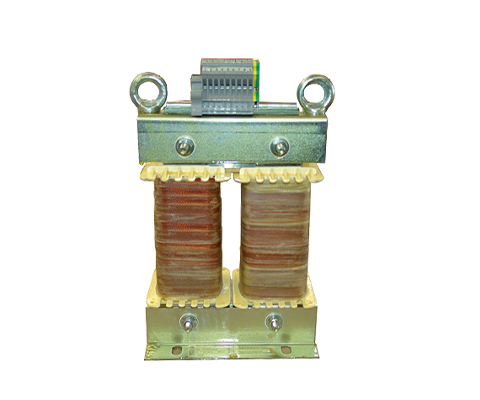

Unités de charge inductive, Inductances pour les tests de commutateurs et de relais
Description
Les interrupteurs électriques doivent réussir de nombreux tests différents pendant la phase d’homologation. Certains de ces tests concernent le comportement de commutation sous différentes conditions de charge. L’interrupteur est testé à la fois à la charge nominale, à la surcharge et à plusieurs cosϕ. Outre la charge continue, les processus d’activation et de désactivation sont également examinés. Au cours de ce processus, il est essentiel de ne pas modifier les paramètres définis pendant toute la durée du test. Dans le passé, les bobines d’air étaient utilisées comme charges inductives, car elles ne se saturent presque pas. Cependant, les bobines d’air sont plus grandes et ont un champ de dispersion plus fort que les bobines à noyau de fer comparables avec une énergie magnétique correspondante. Pour régler la valeur cosϕ respective, des Résistances adaptées doivent également être connectées. Pour satisfaire à tous les points de test requis, de nombreuses charges inductives et ohmiques différentes doivent être disponibles.
Avantages
- Linéarité adaptée, pas de saturation dans l’espace de travail
- plusieurs prises, seules quelques Inductances au lieu de nombreuses sont nécessaires
- Résistance de l’enroulement ajustée, qui réduit les charges résistives
- Conception pour une charge permanente et une charge de courte durée
- Coûts réduits grâce à l’optimisation du poids et des dimensions
- Tension nominale élevée, standard jusqu’à 1 000 V
Données techniques*
| Prise | Inductane L | Courant nominal Irms | Linéaire jusqu’à Ilin | Tension nominale Ur | Code IP |
| L2 | 115 mH | 2 A | 8 A | 1000 V | IP 00 |
|---|---|---|---|---|---|
| L3 | 190 mH | 8 A | |||
| L4 | 240 mH | 6 A | |||
| L5 | 300 mH | 6 A | |||
| L6 | 370 mH | 5 A | |||
| L7 | 410 mH | 4 A | |||
| L8 | 440 mH | 4 A | |||
| Lr | 450 mH | 4 A |
Vous trouverez toutes les données et configurations dans notre fiche produit.
