Banc de charge résistif refroidi à l’eau
Description

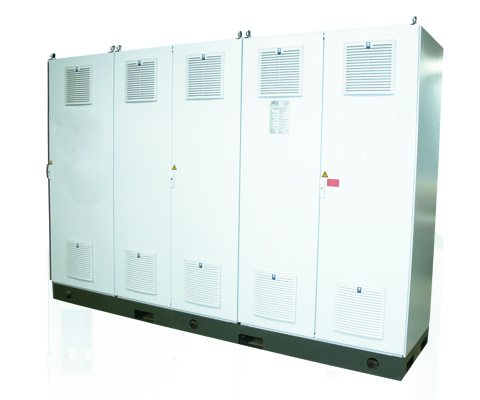

Exemple d’une unité de charge résistive personnalisée, composée de 15 groupes de résistances (refroidies par liquide) et de 4 résistances réglables avec entraînement par moteur à courant alternatif. Toutes les résistances sont commutées au moyen de contacteurs commandés par des relais 24 VDC. Deux distributeurs en acier inoxydable sont intégrés pour le raccordement du refroidissement par eau.
Tous les groupes de résistances peuvent être régulés ou coupés hydrauliquement individuellement. Les raccords pour le circuit de refroidissement sont en acier inoxydable. Les raccordements des résistances et de la commande se font sur des bornes internes.
Avantages
- Dimensions compactes
- Refroidissement à l’eau
- Charges CA/CC librement configurables
Données techniques*
| Tension nominale | 3 x 440 V L/L ou 3 x 254 V L/V; 10/60 Hz |
| Puissance totale | 253,45 kW |
| Fréquence | 50/60 Hz |
| Cycle de service | 100 % |
| Tolérance de la résistance | +/- 5% |
| Refroidissement | Eau/glycol (70:30) | Volume du flux | environ 800l/min | Température du flux | max. 25 °C |
Vous trouverez toutes les données et configurations dans notre fiche produit.
