Transformateur de courant passif Série IN
Transformateurs d’instruments (torons/bornes) Description Le développement et la diffusion croissants d’appareils électroniques avec des fréquences de travail plus élevées nécessitent des transformateurs de courant avec une plage de fréquences étendue. Cette exigence peut être satisfaite avec des matériaux spécialement sélectionnés en combinaison avec une conception optimisée. Avantages Fils de Litz ou bornes conformément à la norme UL 94 V-0 Transformateurs de courant pour des mesures précises du courant classes de précision plus élevées 1 ; 0,5 ; 0,2 que l’IE standard Mesures dans la gamme des fréquences 16 2/3 à -50 Hz mesure des impulsions (par ex. 8/20μs) faible erreur de phase pour la mesure de la puissance très faibles pertes d’inversion magnétique et pertes par courants de Foucault Noyaux toroïdaux nanocristallins avec une épaisseur de bande de 20μm par exemple circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Spécifications techniques Conformément à : EN/CEI 61869-1/2 Courant nominal primaire : 50-1 000 A Plage de fréquences : 50-50 000 Hz Type 50 100 300 500 1000 Courant nominal primaire [A] IPN 50 100 300 500 1000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 5,0 15 Rapport KN 50 100 300 500 1000 Résistance de charge [Ω] RB 0,5 1,0 2,5 5,0 15 Tension de charge [V] URB 0,5 1,0 2,5 5,0 15 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 Plage de fréquences [Hz] f 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 Dimensions en mm Type Connexion[mm²] h[mm] b1/b2[mm] t[mm] DL[mm] p/s[mm] a[mm] c1/c2[mm] f[mm] e[mm] l[mm] IE/50 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/100 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/300 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/500 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/1000 2,5 141 138/170 55 64 120/120 150 18/25 6,5 10×6,5 25 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique
Transformateur de courant passif Série IE modulaire
Transformateurs de courant en boucle fermée Description Dans le cas des transformateurs de courant pour traversée, le fil primaire du client est poussé à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture d’enfichage dépendde l’importance du courant primaire.Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire.Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre parune isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tensionpour la transformation proportionnelle de grands courants en valeurs de courantplus petites directement mesurables. Avantages Boulons ou connexion par fiche plate Transformateurs de courant pour une traversée directe du conducteur Noyaux toroïdaux en noyaux magnétiques haute qualité Gamme de fréquences de 16 2/3 à 400 Hz en option Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement Boîtier de type modulaire facile à assembler Connexions variables, par exemple boulons, fiches plates, fils de Litz Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type IE modulaire 500 1000 2500 IPN Courant nominal primaire 500 1000 2500 [A] ImaxPN Courant nominal primaire max 600 1200 3000 [A] IaN Courant secondaire 1000 [mA] RB Résistance de charge 5 15 30 [Ω] URB Tension de charge 5 15 30 [V] PSek Puissance 5 15 30 [VA] KN Rapport de transformation 500 1000 2500 Fi Précision de mesure (50 Hz) 0,5 0,5 0,5 [%] f Fréquence 50-400 [Hz] TA Température ambiante -25 ‘à +70 [°C] Vp Test d’isolement 3 [KVac] Connexion Boulon MS / cosse plate 6,3 x 0,8 [mm²] Poids 0,8 0,8 1,8 [kg] Normes 61869-2 Dimensions en mm Type I [mm] h1/h2 [mm] t1/t2 [mm] s1/s2 [mm] b1/b2 [mm] D [mm] D1xD2 [mm] f [mm] e [mm] x1/x2 [mm] IE modular 500 70 76/35 38/64 57/57 57/50 30,2 30,4×10,4 4,3 4,3 36/15 IE modular 1000 94 100/47 42/72 78/78 78/60 38,5 40,5×13,5 5,3 5,3 36/15 IE modular 2500 135 141/67,5 52/88 102/102 102/70 57,5 60,5×20,5 6,5 6,5 36/15 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique

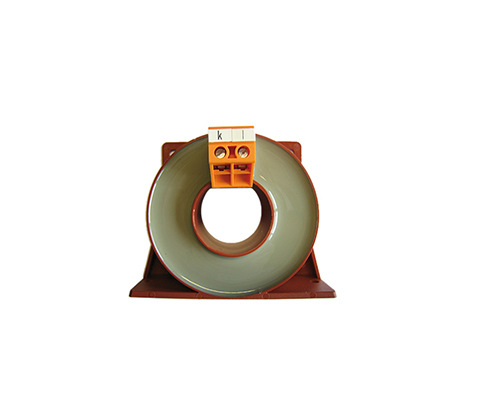

Transformateur de courant passif Série IE
Transformateurs de courant pour traversée (torons/bornes) Description Dans le cas des transformateurs de courant traversants, le conducteur primaire côté installation est introduit à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture traversante est orientée en fonction de l’intensité primaire. Les transformateurs de courant bobinés possèdent un enroulement primaire et un enroulement secondaire. Les deux enroulements sont montés sur le noyau annulaire fermé et séparés l’un de l’autre par une isolation. Ce principe est principalement utilisé pour les faibles courants primaires. Avantages Fils de Litz ou bornes conformes à la norme UL 94 V0 Transformateurs de courant pour traversée Transformateur de courant à primaire bobiné, version pour petits courants Noyaux toroïdaux en ferrosilicium de haute qualité Mesure dans la gamme des basses fréquences 16 2/3 à -400 Hz Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Argument clé de vente des formes faciles à monter Connexions variables, par exemple bornes, fiches, fiches de câble plat, torons flexibles ou montage sur circuit imprimé Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Ouvertures de passage Très longue durée de vie utile Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type 50 100 300 500 1000 2000 3000 Courant nominal primaire [A] IPN 50 100 300 500 1000 2000 3000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 2400 3600 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 10 15 25 25 Rapport KN 50 100 300 500 1000 2000 3000 Résistance de charge [Ω] RB 0,5 1,0 2,5 10 15 25 25 Tension de charge [V] URB 0,5 1,0 2,5 10 15 25 25 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 Plage de fréquences [Hz] f 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 3 3 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
